neomezená životnost díky hliníkovému opláštění
vynikající tepelně izolační vlastnosti dřeva
bez nutnosti údržby
dokonalý vzhled pro moderní bydlení
- Dřevohliníková okna přinášejí dokonalé spojení dvou přírodních materiálů, dřeva a hliníku.
- Představují tak ideální řešení pro každého, kdo chce přinést do svého domova kus přírody a zároveň chce mít jistotu neomezené životnosti.
- Základem je dřevěné eurookno, které je zárukou vynikajících tepelně izolačních vlastností a které dodává bydlení pocit tepla domova.
- Hliníkové opláštění chrání okno z exteriérové strany před vlivy vnějšího prostředí. Provedení a barvu hliníkového opláštění lze sladit s moderním vzhledem fasády.
Řez dřevohliníkovým oknem
- [1] Izolační dvojsklo či trojsklo
s vrstvou měkkého pokovení částečkami kovu, které zajišťují odraz unikající tepelné energie oknem z místnosti zpět do místnosti. - [2] Hermetické utěsnění
izolačního skla trvale pružným těsněním. - [3] Termodistanční rámeček
mezi skly, tzv. teplý okraj. Optimální šířka rámečku 16 mm. - [4] Hliníkové opláštění dřevěných profilů
z exteriérové strany chrání okno před klimatickými vlivy. - [5] Středové těsnění.
- [6] Drážka pro celoobvodové kování
s uzavíracími bezpečnostními body po obvodu okna. - [7] Dřevěné profily okenních systémů
lepené speciálním voděodolným lepidlem. - [8] Dorazové těsnění
pro zvýšení zvukověizolačních vlastností. - [9] Drážka pro osazení venkovního parapetu.
- [10] Drážka pro osazení vnitřního parapetu.
- [11] Spodní teplý okraj rámu okna (na přání)
zvyšuje tepelněizolační vlastnosti.
NABÍDKA PROFILŮ
Dřevohliník IV96
| Typ | stabilní vícevrstvý hranol |
|---|---|
| Stavební hloubka | 78 mm |
| Vnější strana | z vnější strany hliníkové opláštění, které chrání dřevěné okno a prodlužuje jeho životnost |
| Údržba | díky hliníkovému opláštění jsou nenáročná na jakoukoliv údržbu |
| Zabezpečení | celoobvodové kování standardně s bezpečnostními prvky |
| Větrání | 4 polohy otevírání pomocí jedné kliky vč. mikroventilace s možností doplnění zimního a letního větrání |
| Těsnění | dvě těsnící roviny, středové a přídavné dorazové těsnění po celém obvodu v drážce křídla, v rozích pevně spojené, trvale pružné |
| Zasklívací drážka | hluboké uložení skla omezující vznik kondenzátu ve spodní části skel |
| Zasklení | izolační dvojsklo Ug = 1,1 W/m2K, příp. 1,0 W/m2K, pro zlepšení tepelně izolačních vlastností je možné osadit izolačním trojsklem Ug = 0,5 W/m2K s tzv. teplým okrajem |
| Tepelná izolace | Uw = 0,72 W/m2K |
| Povrch | speciální transparentní odstíny pro povrchovou úpravu dřevěných částí dřevohliníkových konstrukcí zvýrazňují kresbu dřeva |
| Varianty provedení | Standard Termo – stabilní vícevrstvý lepený ranol s podélným napojením dřeva na ploše (smrk, borovice) Luxus – stabilní vícevrstvý lepený hranol z podélně nenapojované dřevo (smrk, borovice, meranti) |
Dřevohliník MIRA THERM IV130
| Typ | stabilní vícevrstvý hranol |
|---|---|
| Stavební hloubka | 78 mm |
| Vnější strana | z vnější strany hliníkové opláštění s tepelnou izolací pro významné úspory |
| Údržba | díky hliníkovému opláštění jsou nenáročná na jakoukoliv údržbu |
| Zabezpečení | celoobvodové kování standardně s bezpečnostními prvky |
| Větrání | 4 polohy otevírání pomocí jedné kliky vč. mikroventilace s možností doplnění zimního a letního větrání |
| Těsnění | tři těsnící roviny pro vyšší těsnost, akustickou a tepelnou izolaci středové a přídavné dorazové těsnění po celém obvodu v drážce křídla, v rozích pevně spojené, trvale pružné |
| Zasklívací drážka | hluboké uložení skla omezující vznik kondenzátu ve spodní části skel |
| Zasklení | izolační trojsklo Ug = 0,5 W/m2K s tzv. teplým okrajem |
| Tepelná izolace | Uw = 0,7 W/m2K |
| Povrch | speciální transparentní odstíny pro povrchovou úpravu dřevěných částí dřevohliníkových konstrukcí zvýrazňují kresbu dřeva |
| Varianty provedení | Standard Termo – stabilní vícevrstvý lepený ranol s podélným napojením dřeva na ploše (smrk, borovice) Luxus – stabilní vícevrstvý lepený hranol z podélně nenapojované dřevo (smrk, borovice, meranti) |
TECHNICKÉ INFORMACE
| IV 96 Classic | IV 96 Soft Line | IV 96 Linear | IV 96 Integral | IV 96 Mira Therm | ||
|---|---|---|---|---|---|---|
| Design | plošně odsazené |  |
|
 |
|
|
| plošně srovnané | |
|
|
|
|
|
| Rozměry [mm] | stavební hloubka | 96 | 100 | 90 | 90 | 130 |
| pohledová šířka (rám / křídlo)* | 120 | 124 | 120 | 120 | 124 | |
| pohledová šířka stulp* | 130 | 138 | 130 | 130 | 138 | |
| pohledová šířka sloupek* | 184 | 192 | 184 | 184 | 192 | |
| Systém těsnění | středové | středové | středové | středové | středové | |
| Počet těsnění | 2 | 2 | 2 | 2 | 3 | |
| Bezpečnostní body | 2 | 2 | 2 | 2 | 2 | |
| Součinitel prostupu tepla Uw při zasklení Ug=1,1 | 1,1 | 1,1 | 1,1 | |
|
|
| Součinitel prostupu tepla Uw při zasklení Ug=0,6 | 0,79 | 0,79 | 0,79 | 0,79 | 0,79 | |
| Součinitel prostupu tepla Uw při zasklení Ug=0,5 | 0,72 | 0,72 | 0,72 | 0,72 | 0,70 | |
| Typy otvírek | fix | |
|
|
|
|
| otvíravé a otvíravě – sklopné | |
|
|
|
|
|
| sklopné | |
|
|
|
|
|
| balkonové dveře | |
|
|
|
|
|
| balk. dveře s nízkým prahem | |
|
|
|
|
|
| balk. dveře ven otvíravé | |
|
|
|
|
|
| odstavně-posuvné balk. dveře | |
|
|
|
|
|
| vchodové dveře | |
|
|
|
|
|
| Stavební tvary | standard – pravoúhlá | |
|
|
|
|
| šikmá | |
|
|
|
|
|
| oblouková | |
|
|
|
|
|

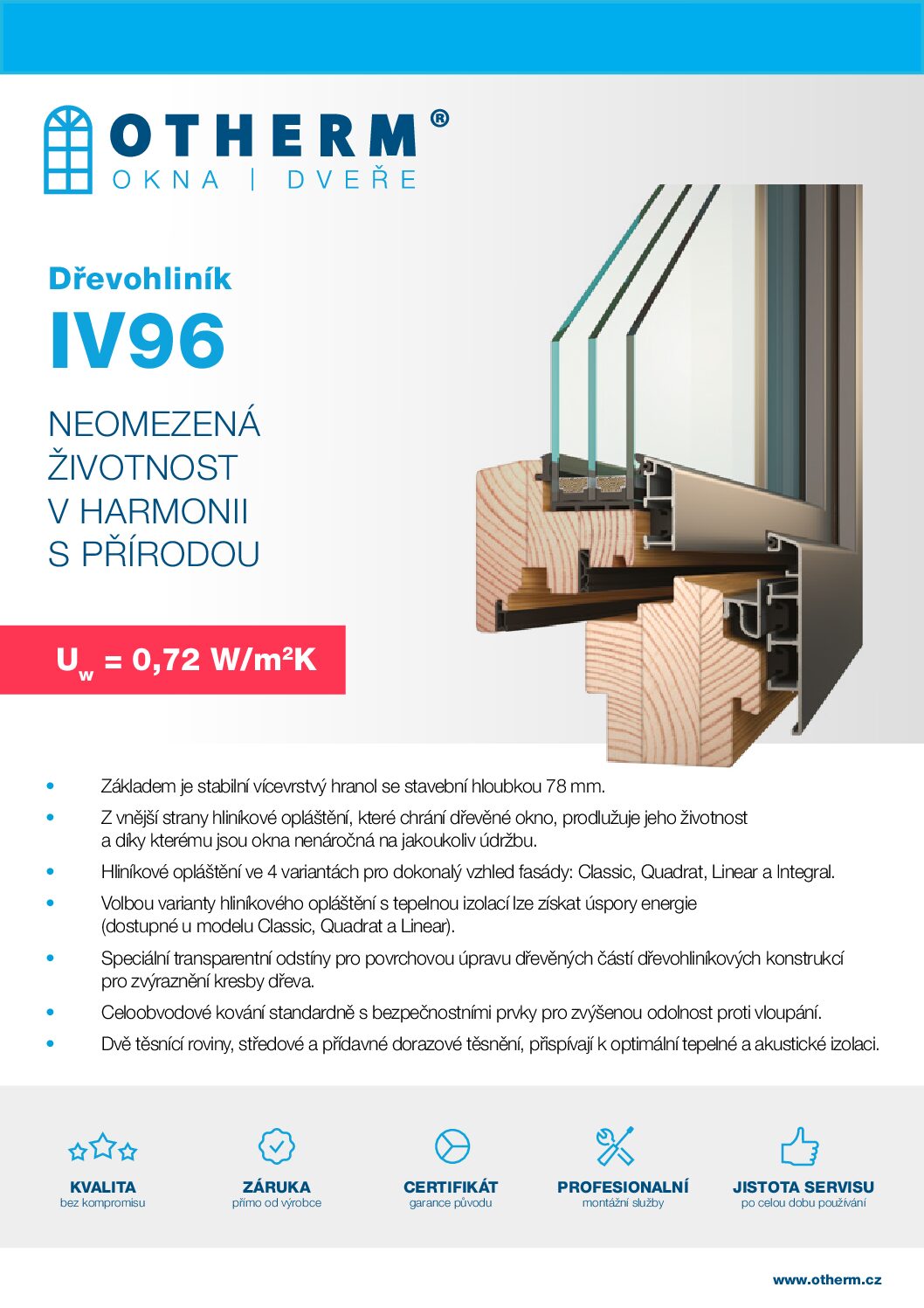

| Produktový list ke stažení >>> | IV96 | |||||
